聚四氟乙烯玻璃布覆銅板（TFSS）

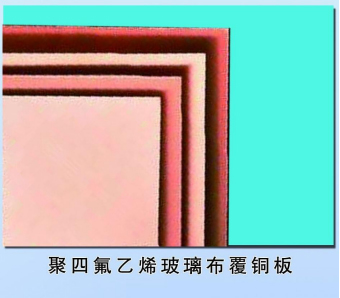

聚四氟乙烯玻璃布覆銅板
本產品是由無堿玻璃纖維布涂覆聚四氟乙烯懸浮乳液制得的漆布和PTFE 薄膜為基材，經裁切、疊層、熱壓而成，它具有較高的機械強度，適用于制作各種微波印制電路的基板。
特點及用途
由于該產品既保持了PTFE 的性能又得到了玻璃纖維布的增強，具有優異的電氣性能、良好的耐熱性能及較高的機械強度，成本低、銅箔附著力強，廣泛應用于移動通訊、功放、低噪音放大器,智能天線，合入器、功分器、濾波器、藕合器等無源器件。
型號及規格
|
型號 |
厚度 |
厚度公差 |
外形尺寸 |
備注 |
|
TFSS-255 TFSS-265 TFSS-275 TFSS-285 TFSS-295 TFSS-300
|
0.25 |
±0.02 |
300×250 |
特殊尺寸可根據 客戶需要定制 |
|
0.5 |
±0.02 |
|||
|
0.8 |
±0.03 |
|||
|
1.0 |
±0.03 |
|||
|
1.5 |
±0.05 |
|||
|
2.0 |
±0.05 |
|||
|
2.5 |
±0.05 |
|||
|
3.0 |
±0.10 |
|||
|
4.0 |
±0.10 |
|||
|
5.0 |
±0.10 |
性能指標
|
類別 |
項目 |
測試條件 |
單位 |
指標數值 |
|
|
基本 |
比重 |
常態 |
g/cm3 |
2.1～2.35 |
|
|
吸水率 |
常溫下在蒸餾水中 |
% |
≤0.02 |
||
|
翹曲度 |
單面板 |
mm/mm |
0.05 |
||
|
雙面板 |
mm/mm |
0.025 |
|||
|
剝離強度 |
銅箔附著力 |
N/cm |
＞12 |
||
|
剪切性能 |
沖孔間不分層的最 |
mm |
1.0 |
||
|
電氣 |
體積電阻率 |
常態 |
Ω·cm |
＞1012 |
|
|
表面電阻率 |
常態 |
Ω |
＞1010 |
||
|
插銷間電阻 |
500V 直流/常態 |
Ω |
≥105 |
||
|
表面抗電強度 |
常態 |
Kv/mm |
≥1.2 |
||
|
濕態 |
Kv/mm |
≥1.1 |
|||
|
介電常數 |
10GHz |
εr |
2.2～3.0 |
||
|
介質損耗角正切值 |
10GHz |
tanδ |
0.001～0.003 |
||
|
耐熱 |
熱傳導系數 |
/ |
W/m·℃ |
0.8 |
|
|
收縮率 |
沸水中煮 2 小時 |
% |
0.001 |
||
|
熱變化率（典型值） |
-50℃～150℃ |
ppm/℃ |
25 |
||
|
熱膨脹系數（典型值） |
-55℃～280℃ |
ppm/℃ |
X |
10～25 |
|
|
Y |
20～30 |
||||
|
Z |
54～252 |
||||
|
使用溫度 |
高溫試驗箱 |
℃ |
-50～+260 |
||
|
耐回流焊溫度 |
回流焊爐 |
/ |
不起泡、不分層 |
||
|
阻燃等級 |
UL-94 |
% |
V0 |
||
|
化學 |
本產品耐氣候、耐化學性能優良，可以根據印制電路覆銅板的各種化學腐蝕方法進行蝕刻， |
||||
